Az Astera Labs PCIe 7-es réz- és optikai összeköttetéseket mutatott be

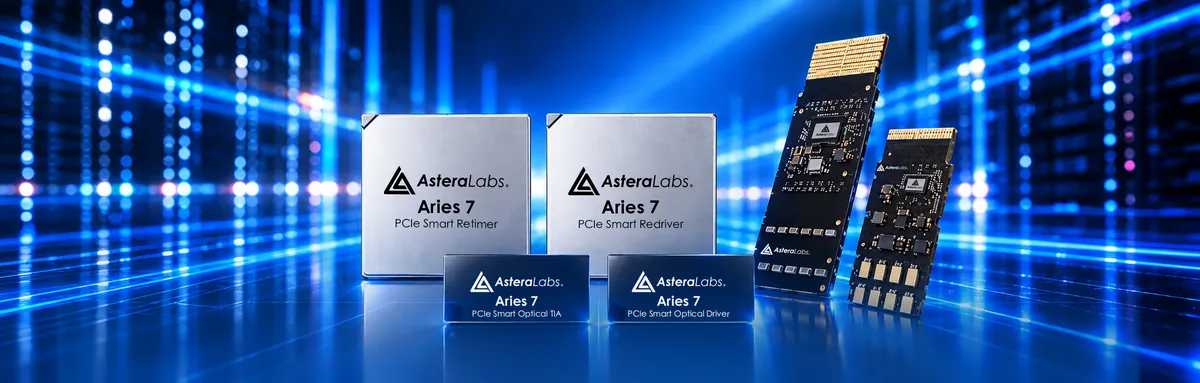

Az Astera Labs bemutatta Aries PCIe 7 termékcsaládját, amely a vállalat szerint az iparág első és legszélesebb PCIe 7-es jelkondicionáló portfóliója. A kínálat a racken belüli rézkapcsolatokat és a rackek közötti, optikai összeköttetéseket is lefedi.
- Az Aries 7 család réz- és optikai PCIe 7-es jelkondicionálókat tartalmaz.
- A PCIe 7 x16 kapcsolatnál 128 GB/s elméleti sávszélességet kínál.
- Az optikai Drivers és TIAs akár 50 méternél nagyobb PCIe 7-es kapcsolatokat céloznak.
- Az Aries Smart Cable Modules aktív rézkábeleknél 3, aktív elektromos kábeleknél 6 méterig hosszabbítanak.
- A PCIe 7 csatornán már legfeljebb négy retimer használatát engedélyezi a specifikáció.
A PCIe 7 nagyobb sávszélességet, szűkebb jelátviteli tartalékot hoz
A PCIe hetedik generációja a PCIe 6-hoz képest ismét megduplázza az elméleti maximális sávszélességet. A szabvány továbbra is PAM4 jelátvitelt használ, miközben a Nyquist-frekvencia 32 GHz-re emelkedik. Egy x16-os csatlakozás elméleti sávszélessége így 128 GB/s, szemben a PCIe 6 64 GB/s-os értékével.
A jelveszteségre vonatkozó keret eközben csak 32 dB-ről 36 dB-re nőtt. Az Astera Labs szerint ez arányosan szűkebb mozgásteret jelent, mivel a jelveszteség a frekvencia megduplázásával gyorsabban növekszik, mint ahogy a keret bővül. A PCIe 7-es rendszerekben ezért ultraalacsony veszteségű nyomtatott áramköri lapokra, új generációs, nagy sűrűségű csatlakozókra, valamint aktív réz- vagy optikai kábelezésre lehet szükség.
A PCI-SIG a csatornán használható újrajelzők, vagyis retimerek maximális számát is megduplázta: PCIe 7 esetén már négy ilyen eszköz engedélyezett a korábbi kettő helyett. Ez több olyan csatornát jelenthet, ahol jelkondicionálásra van szükség.
Optikai kapcsolat a rackeken túl
Az Astera Labs szerint a réz önmagában nem biztosít elegendő hatótávolságot a PCIe 7 sebessége mellett, amikor a gyorsítók klaszterei túlnyúlnak egyetlen racken. A vállalat ezért optikai termékekkel bővíti az Aries 7 családot. Az Aries PCIe Smart Optical Drivers adóoldali, az Aries PCIe Smart Optical TIAs pedig vevőoldali eszközök.
A két terméktípus a lineáris, csatlakoztatható optikai modulokhoz, vagyis LPO-megoldásokhoz, valamint a közeli tokozású optikai, NPO-alkalmazásokhoz készült. Az eszközök az elektromos és optikai jelek közötti átalakítást végzik, és a vállalat szerint PCIe 7 sebesség mellett akár 50 méternél nagyobb távolságokra is használhatók.
Az Astera Labs közlése szerint több ügyféllel dolgozik nagyobb gyorsítóklasztereken, amelyekben az Aries Smart Optical Drivers és TIA-k használatával a PCIe-szövetet a racken túlra terjesztik. A cég szerint ez a kapcsolatok fejlődésének következő lépcsője, a házon belüli és racken belüli összeköttetések után immár a podszintű összekapcsolás.
Az optikai és rézalapú jelkondicionálókat a COSMOS valós idejű kapcsolatkezelése fogja össze. A platform telemetriai és diagnosztikai képességekkel támogatja a kapcsolatok felügyeletét, valamint a rackek és klaszterek közötti optikai linkek kezelését.
Retimerek, redriverek és kábelmodulok a racken belül
Az Aries 7 portfólió részei az intelligens retimerek, redriverek, kábelmodulok, optikai meghajtók és optikai TIA-k. A racken belüli csatornákhoz az Astera Labs az Aries PCIe Smart Retimereket és az új Aries PCIe Smart Redriverek termékeket kínálja.
A retimerek teljes jelregenerálást és nagyobb tartalékot biztosítanak, ugyanakkor több energiát fogyasztanak. A vállalat ezért a redriverek beillesztésével olyan csatornákat is megcéloz, amelyeknél elegendő lehet a kisebb energiaigényű jelkondicionálás, teljes jelregenerálás nélkül.
A két eszköztípus támogatja a Smart Swap pin-kompatibilitást a közös OCP Signal Conditioner Standard Footprint révén. Az Astera Labs szerint a PCIe 7-es Aries Smart Redriverek automatikus, alkalmazkodó kiegyenlítést és szemdiagram-alapú megfigyelést is kínálnak. Ezek a funkciók a COSMOS telemetriai platformján keresztül segíthetik a hangolást és az üzembe helyezést.
Az Aries PCIe Smart Cable Modules aktív rézkábeleknél legfeljebb 3 méterig, aktív elektromos kábeleknél pedig 6 méterig hosszabbítják meg a kapcsolatot. Az Astera Labs ezeket rackek közötti összeköttetésekhez pozicionálja, PCIe 7 adatátviteli sebesség mellett, legfeljebb 128 GT/s értékig.
Miért fontos ez az AI-rendszerek számára?
A PCIe-szövet egyre gyakrabban lép túl az egyetlen házon vagy racken. Az Astera Labs szerint a rendszerarchitektúrákban terjed a szétválasztás, amikor a CPU-k, gyorsítók, SSD-k és hálózati kártyák nem ugyanabban a dobozban kapnak helyet, hanem külön, hasonló eszközökből álló rackekbe kerülnek. Ez hosszabb kapcsolatokat hoz létre, és nagyobb szerepet ad a jelkondicionált réz- és optikai összeköttetéseknek.
A vállalat 2019. október 2-án szállította első termékét, az Aries PCIe 4.0/5.0 Smart Retimert. A most bemutatott PCIe 7-es család ehhez a termékvonalhoz ad optikai kapcsolatokat, miközben a rézalapú eszközöket is bővíti. A bejelentés alapján a cél az, hogy a gyorsítók és más adatközponti komponensek közötti, racken belüli és azon túli PCIe-kapcsolatok a PCIe 7 nagyobb sebessége mellett is kezelhetők legyenek.
Astera Labs: Nothing Out of Reach: The Aries PCIe 7 Family Delivers Copper and Optical Signal Conditioning for AI’s Next Chapter
